SDS-1000
Beschreibung
Merkmale
Druckbeaufschlagte Sperrsysteme werden bei abrasiven, umweltschädlichen, giftigen, zur Auskristallisation neigenden Medien, bei hohen Drucken und wenn die Leckagen minimiert werden sollen, verwendet.

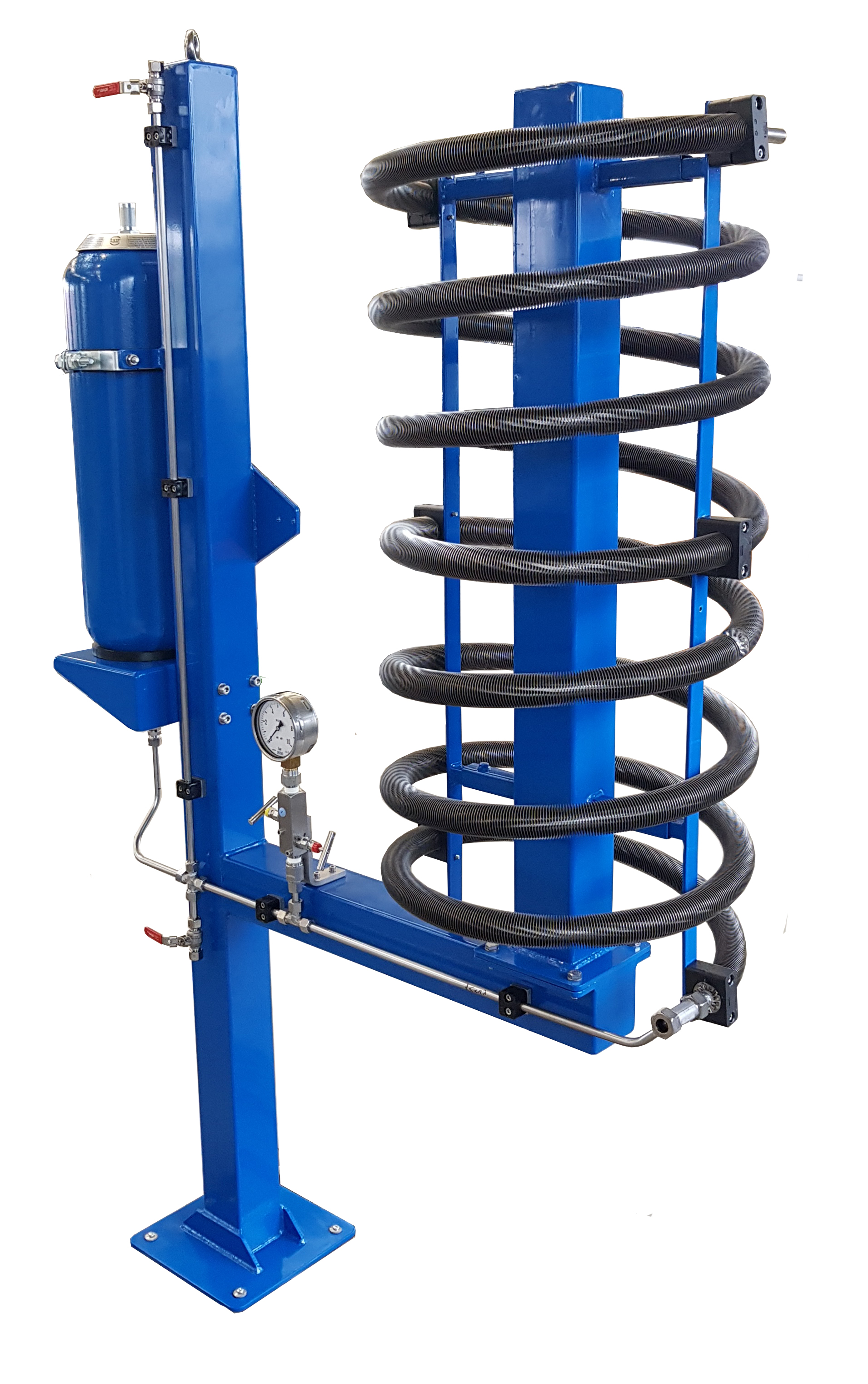

API 682/ISO 21049: Plan 53B
Aufgaben
- Druckaufbau
- Leckageausgleich
- Zirkulation der Sperrflüssigkeit
- Kühlung der Dichtung
- Gezielte Aufnahme von Produktleckage
- Verhinderung von Trockenlauf
Einsatzgebiete
 |
Chemische Industrie |
 |
Petrochemische Industrie |
 |
Öl und Gas Industrie |
 |
Raffinerietechnik |
Zertifizierungen
- PED 2014/68/EU
- ASME VIII DIV. 1
- SELO
- TR-CU 032/2013
- KOSHA
- SANS 347:2012
| # | SDS-1201-L | SDS-1203-L | SDS-1351-L | SDS-1353-L | SDS-1201-W | SDS-1203-W | SDS-1351-W | SDS-1353-W |
|---|---|---|---|---|---|---|---|---|
| Volumen(L) | 20 | 20 | 35 | 35 | 20 | 20 | 35 | 35 |
| Druck (bar) | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 |
| Wellendurchm. | <60mm | <60mm | >60mm | >60mm | <60mm | <60mm | >60mm | >60mm |
| Temperatur (°C) | -21..200 | -21..200 | -21..200 | -21..200 | -21..200 | -21..200 | -21..200 | -21..200 |
| Luftkühler | X | X | X | X | ||||
| Wasserkühler | X | X | X | X | ||||
| Kühlleistung (kW) | 2 | 2 | 2 | 2 | 10 | 10 | 10 | 10 |
| Blasenspeicher | C-Stahl | 316L | C-Stahl | 316L | C-Stahl | 316L | C-Stahl | 316L |
- Material: 1.4571 / 316Ti
- Blase: NBR
- Dichtungen: PTFE
1) Die Kühlleistung ist von mehren Faktoren abhängig, für eine genau Berechnung wenden Sie sich bitte an unsere technische Abteilung.
| Datenblatt | |
